  1. Главная
  2. Насосы для химических производств типа АХ
  3. АХ 125-100-315б
АХ 125-100-315б

Основные характеристики АХ 125-100-315б

Подача, м3/ч 102
Напор, м 21,5
Частота вращения, об/мин 1450
Мощность двигателя при плотности до 1,3 т/м3 22
Мощность двигателя при плотности до 1,85 т/м3 30

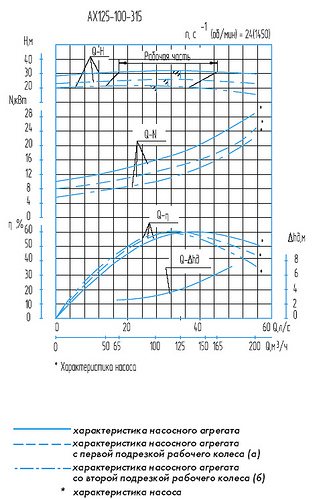

Гидравлическая характеристика АХ 125-100-315б

Допускаемый кавитационный запас, м 4

Дополнительные характеристики АХ 125-100-315б

Масса насоса, кг 144
Масса агрегата, кг 500-520

Насосы для химических производств типа АХ

Назначение

Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м3 и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м2/с.
Температура перекачиваемой жидкости – от -40 до + 120 ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств. Агрегаты общепромышленного исполнения не допускаются к установке и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Конструкция

Агрегат электронасосный типа «АХ» состоит из насоса и двигателя, соединенных упругой муфтой, смонтированных на общей фундаментной плите (раме).
Насос - центробежный, горизонтальный, консольный, одноступенчатый.
Корпус насоса имеет опорные лапы. Подвод перекачиваемой жидкости к корпусу насоса осевой, отвод – тангенциальный, вверх.
В опорном кронштейне в зоне размещения подшипников предусмотрены два резьбовых отверстия диаметром М8х1 для установки датчиков для измерения температуры подшипников.
Упругая муфта выполнена с монтажным проставком, что позволяет производить демонтаж опорного кронштейна с рабочим колесом и узлом уплотнения вала (при ремонтах) без отсоединения всасывающего и напорного трубопроводов и двигателя.
Насосы, изготовленные во взрывобезопасном исполнении, отличаются от общепромышленных тем, что комплектуются взрывозащищенными двигателями, щитками ограждения муфты с пластмассовой обшивкой с внутренней стороны, обязательно двойным торцовым уплотнением и бронзовым отбойником.
Уплотнительные поверхности фланцев выполняются с пазом по ГОСТ 12815-80, исполнение 5 ряд 2 для Ру и d, d4 указанных в таблице 7.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Уплотнение вала

- Двойной мягкий сальник
- Двойное торцовое уплотнение

Материалы

Исполнения насосов по материалу могут быть «К», «Е», «И», «Н»

Электроподключение

Напряжение – 380 В
Частота тока – 50 Гц
Род тока – переменный

ПО ЗАКАЗУ

- Агрегаты электронасосные могут быть изготовлены в климатическом исполнении Т(ТВ и ТС).
- Насосы могут быть поставлены в сборе с соединительной муфтой, без двигателя и фунда- ментной плиты (рамы).
- Возможна поставка комплекта запасных частей по отдельному договору и за отдельную плату.

КОМПЛЕКТ ПОСТАВКИ

- Насос АХ
- Фундаментная плита (рама)
- Электродвигатель
- Муфта
- Щиток ограждения муфты
- Паспорт, совмещенный с инструкцией по монтажу и эксплуатации

КОМПЛЕКТУЮЩИЕ ДВИГАТЕЛИ

В зависимости от плотности перекачиваемой жидкости и требований взрыво- и пожаробезопасности насосы комплектуются различными по мощности и исполнению двигателями.
